ListView 源码分析

发表于

ListView 作为 Android 开发中最常用的组件之一，最近刚好有时间，看了源码，记录一下。

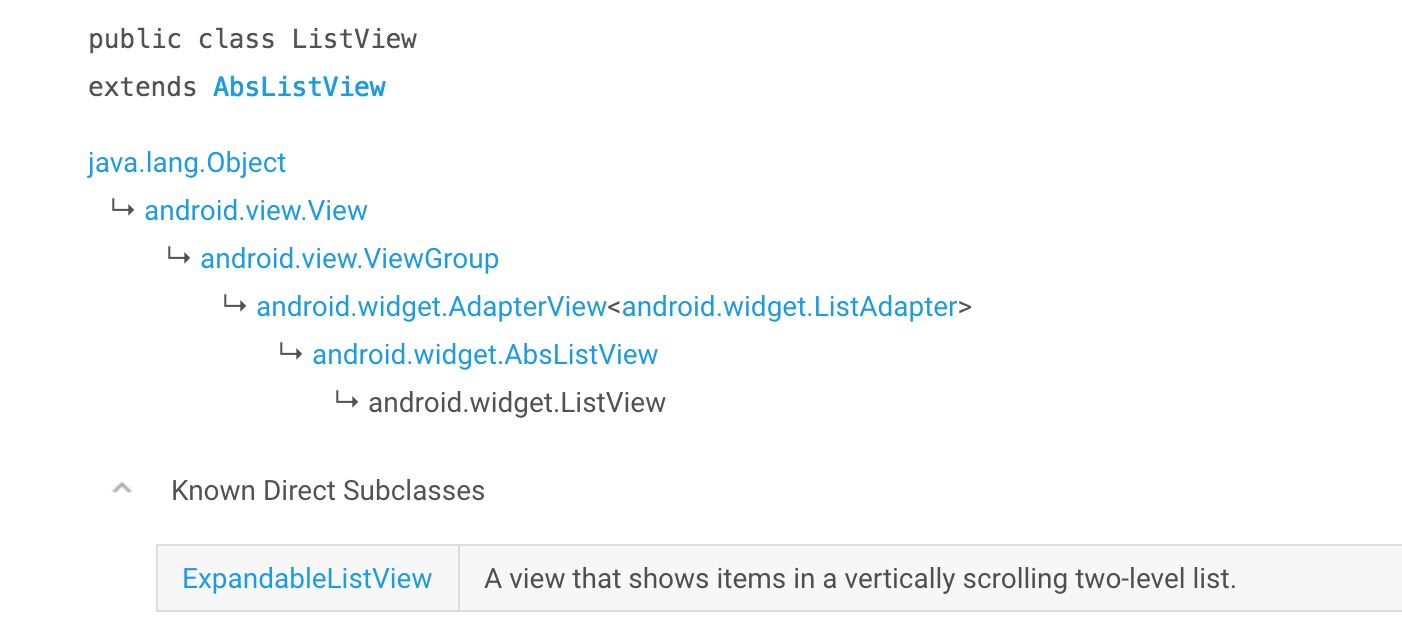

ListView 的继承结构

一. 需要解决的问题

. ListView 本质上也是一个 ViewGroup， 它的 onMeasure(), onLayout() 过程， onDraw() 过程？

. 它是如何配合 Adaper 实现数据的展示的？

. ListView 是如何构造 ItemView 的循环使用，而不会造成 OOM 的？

二. 重要的类

1. RecycleBin

RecycleBin 是分析 ListView 重要的类，它是 AbsListView 的一个内部类，它的几个方法，承担着 ListView 对 ItemView 循环使用的功能。

主要的成员变量：
. View[] mActiveViews; 以数据的形式存储在屏幕上展示的 View.
. ArrayList[] mScropViews; 无序的存储回收的 View.

主要的方法：
. 填充 ActiveView

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
 void fillActiveViews(int childCount, int firstActivePosition) {
    if (mActiveViews.length < childCount) {
        mActiveViews = new View[childCount];
    }
    mFirstActivePosition = firstActivePosition;

    //noinspection MismatchedReadAndWriteOfArray
    final View[] activeViews = mActiveViews;
    for (int i = 0; i < childCount; i++) {
        View child = getChildAt(i);
        AbsListView.LayoutParams lp = (AbsListView.LayoutParams) child.getLayoutParams();
        // Don't put header or footer views into the scrap heap
        if (lp != null && lp.viewType != ITEM_VIEW_TYPE_HEADER_OR_FOOTER) {
            // Note:  We do place AdapterView.ITEM_VIEW_TYPE_IGNORE in active views.
            //        However, we will NOT place them into scrap views.
            activeViews[i] = child;
            // Remember the position so that setupChild() doesn't reset state.
            lp.scrappedFromPosition = firstActivePosition + i;
        }
    }
}

. 根据指定的位置，从 mActiveViews 中获取相应的 View。 如果找到了，返回，并同时从 mActiveViews 中移除。

1
2
3
4
5
6
7
8
9
10
View getActiveView(int position) {
    int index = position - mFirstActivePosition;
    final View[] activeViews = mActiveViews;
    if (index >=0 && index < activeViews.length) {
        final View match = activeViews[index];
        activeViews[index] = null;
        return match;
    }
    return null;
}

.根据指定的位置，从 mScrapViews 中获取相应的 scropView

1
2
3
4
5
6
7
8
9
10
11
12
View getScrapView(int position) {
    final int whichScrap = mAdapter.getItemViewType(position);
    if (whichScrap < 0) {
        return null;
    }
    if (mViewTypeCount == 1) {
        return retrieveFromScrap(mCurrentScrap, position);
    } else if (whichScrap < mScrapViews.length) {
        return retrieveFromScrap(mScrapViews[whichScrap], position);
    }
    return null;
}

. 把 View 放入回收的 mScrapViews 中缓存起来

1
2
3
4
5
6
7
8
9
void addScrapView(View scrap, int position) {
    	...
        if (mViewTypeCount == 1) {
            mCurrentScrap.add(scrap);
        } else {
            mScrapViews[viewType].add(scrap);
        }
        ...
}

2. HeaderViewListAdapter

有 header view 时，进行包装的 ListAdapter.

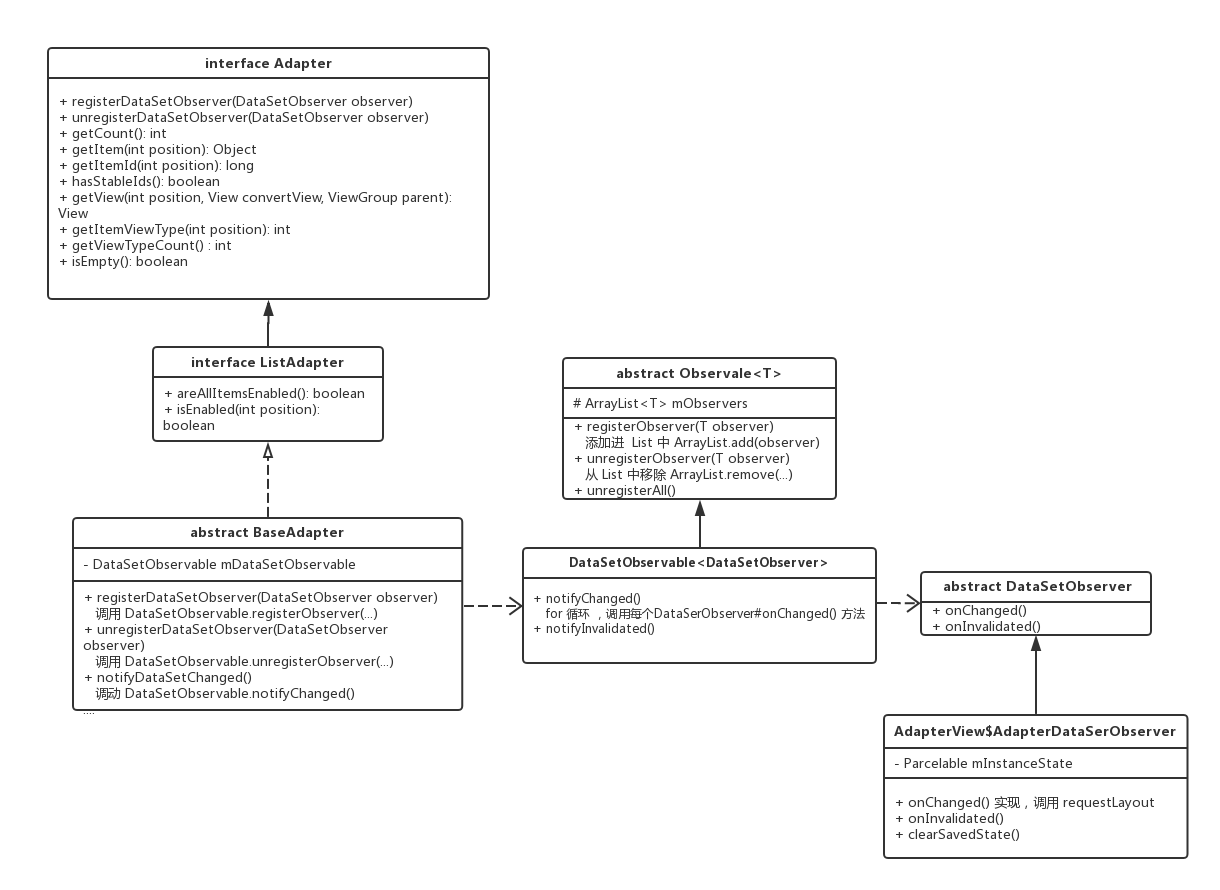

3. DataSetObservable

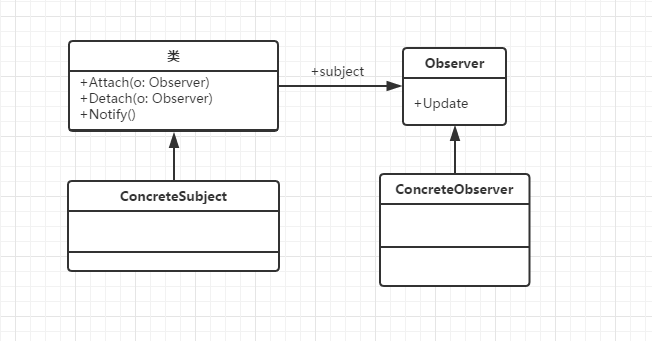

通知数据产生了变化，（这里使用了观察者模式，待分析）

三. OnLayout 过程

是 AbsListView#onLayout(…) 方法
调用 layoutChildren()， 抽象方法，由子类实现

ListView#layoutChildren()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
ListView#layoutChildren() {
	...
    final int childCount = getChildCount();
    ...
    boolean dataChanged = mDataChanged;
    if (dataChanged) {
        handleDataChanged();
    }
    ...
    // Pull all children into the RecycleBin.
    // These views will be reused if possible
    final int firstPosition = mFirstPosition;
    final RecycleBin recycleBin = mRecycler;
    if (dataChanged) {
        for (int i = 0; i < childCount; i++) {
            recycleBin.addScrapView(getChildAt(i), firstPosition+i);
        }
    } else {
        recycleBin.fillActiveViews(childCount, firstPosition);
    }

    // Clear out old views
    detachAllViewsFromParent();
    recycleBin.removeSkippedScrap();
    ....
    switch (mLayoutMode) {
	...
     default:
        if (childCount == 0) {
            if (!mStackFromBottom) {
                final int position = lookForSelectablePosition(0, true);
                setSelectedPositionInt(position);
                sel = fillFromTop(childrenTop);
            } else {
                final int position = lookForSelectablePosition(mItemCount - 1, false);
                setSelectedPositionInt(position);
                sel = fillUp(mItemCount - 1, childrenBottom);
            }
        } else {
            if (mSelectedPosition >= 0 && mSelectedPosition < mItemCount) {
                sel = fillSpecific(mSelectedPosition,
                        oldSel == null ? childrenTop : oldSel.getTop());
            } else if (mFirstPosition < mItemCount) {
                sel = fillSpecific(mFirstPosition,
                        oldFirst == null ? childrenTop : oldFirst.getTop());
            } else {
                sel = fillSpecific(0, childrenTop);
            }
        }
        break;
    }

    // Flush any cached views that did not get reused above
    recycleBin.scrapActiveViews();
}

dataChanged 由 mDataChanged 赋值。mDataChanged 是 AdapterView 的成员变量，初始值是 false, 在 Adapter#notifyDataSetChanged() 是才会变成 true, 这个在后面有介绍。当第一次 Layout 的时候时，ListView 还没有 ChildView, 所以 childCount 是 0.

由于 childCount 为 0， recycleBin.fillActiveViews 里面不起作用，跳出循环了。

mStackFromBottom 是否从底部开始填充。 fillFromTop 是从 ListView 的顶部开始填充，fillUp 是从 ListView 的底部开始填充。
它们只是方向不同而已。

fillFromTop 又会调动 fillDown()， fillDown 方法里面会循环，直到所有 child 的高度高于平面的高度，说明已经填满屏幕了，则跳出循环。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
 private View fillDown(int pos, int nextTop) {
    View selectedView = null;

    int end = (mBottom - mTop);
    if ((mGroupFlags & CLIP_TO_PADDING_MASK) == CLIP_TO_PADDING_MASK) {
        end -= mListPadding.bottom;
    }
    // 循环，直到所有 Child 的高度超过平面的高度
    while (nextTop < end && pos < mItemCount) {
        // is this the selected item?
        boolean selected = pos == mSelectedPosition;
        View child = makeAndAddView(pos, nextTop, true, mListPadding.left, selected);

        nextTop = child.getBottom() + mDividerHeight;
        if (selected) {
            selectedView = child;
        }
        pos++;
    }

    setVisibleRangeHint(mFirstPosition, mFirstPosition + getChildCount() - 1);
    return selectedView;
}

makaAndAaddView 获取 View, 并将它存放入 child 的 list 中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
 /**
 * Obtains the view and adds it to our list of children. The view can be
 * made fresh, converted from an unused view, or used as is if it was in
 * the recycle bin.
 * @return the view that was added
 */
private View makeAndAddView(int position, int y, boolean flow, int childrenLeft,
        boolean selected) {
    if (!mDataChanged) {
        // Try to use an existing view for this position.
        final View activeView = mRecycler.getActiveView(position);
        if (activeView != null) {
            // Found it. We're reusing an existing child, so it just needs
            // to be positioned like a scrap view.
            setupChild(activeView, position, y, flow, childrenLeft, selected, true);
            return activeView;
        }
    }

    // Make a new view for this position, or convert an unused view if
    // possible.
    final View child = obtainView(position, mIsScrap);

    // This needs to be positioned and measured.
    setupChild(child, position, y, flow, childrenLeft, selected, mIsScrap[0]);

    return child;
}

当第一次 layout 时， mRecycler.getActiveView 返回的是空的。
最终会是调用 obtainView 方法。obtainView 方法是在 ListView 的父类 AbsListView 的方法

AbsListView#obtainView(…)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
/**
 * Gets a view and have it show the data associated with the specified
 * position. This is called when we have already discovered that the view
 * is not available for reuse in the recycle bin. The only choices left are
 * converting an old view or making a new one.
 * @return A view displaying the data associated with the specified position
 */
View obtainView(int position, boolean[] outMetadata) {
    ...
    final View scrapView = mRecycler.getScrapView(position);
    // 重点 调用 Adatper#getView(...) 方法
    final View child = mAdapter.getView(position, scrapView, this);
    if (scrapView != null) {
        if (child != scrapView) {
            mRecycler.addScrapView(scrapView, position);
        }
    }
    ...
    setItemViewLayoutParams(child, position);
    ...

    return child;
}

会调用从 RecyclerBin#getScrapView(…) 尝试从缓存中取出废弃的 View, 但是第一次 layout 的时候，返回来是空的。

重点是 Adapter.getView(…) 方法，当我们继承 BaseAdapter 的时候，要重写它的 getView 方法。
下面我们看看例子

1
2
3
4
5
6
7
8
9
10
11
12
public View getView(int position, View convertView, ViewGroup parent) {
    if (convertView == null){
        convertView = LayoutInflater.from(mContext).inflate(R.layout.attention_item_view_layout, parent, false);
        mViewHolder = new AttentionViewHolder(convertView);
        convertView.setTag(mViewHolder);
    } else {
        mViewHolder = (AttentionViewHolder) convertView.getTag();
    }

  ...
    return convertView;
}

我们看到 converView 就是从缓存中取出的 scrapView， 当 scrapView 是空的时候，所以我们要创建一个 View。
另外参数 ViewGroup parent， 其实就是 ListView.

我们回到 makeAndAddView 方法中, 在 obtainView 中获取 child, 然后调用 setupChild 方法，将 child 添加进 ListView 中。

ListView#setupChild(…)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
private void setupChild(View child, int position, int y, boolean flowDown, int childrenLeft,
            boolean selected, boolean isAttachedToWindow) {
    ...

    AbsListView.LayoutParams p = (AbsListView.LayoutParams) child.getLayoutParams();
    if (p == null) {
        p = (AbsListView.LayoutParams) generateDefaultLayoutParams();
    }

    ...

    if ((isAttachedToWindow && !p.forceAdd) || (p.recycledHeaderFooter
            && p.viewType == AdapterView.ITEM_VIEW_TYPE_HEADER_OR_FOOTER)) {
        attachViewToParent(child, flowDown ? -1 : 0, p);
        ...
      } else {
        ...
        addViewInLayout(child, flowDown ? -1 : 0, p, true);
        ...
    }

   ...
}

我们可以看到最终是通过 attachViewToParent 或者 addViewInLayout 方法，将 child 添加进 ListView 中。

当第二次 layout 的时候，就是调用 RecyclerBin 的一些方法时有一些改变，但是整个流程的变化不大。

四. draw 绘制过程

ListView 的绘制在 ListView#dispatchDraw(…) 中。这个方法比较简单，就是绘制分割线和分发 childView 自己的绘制而已。

五. 滑动的过程

滑动开始是 AbsListView#onTouchEvent(…) 然后会调用 AbsListView#onTouchMove()

1
2
3
4
5
6
7
8
9
10
11
12
private void onTouchMove(MotionEvent ev, MotionEvent vtev) {
        ...
        final int y = (int) ev.getY(pointerIndex);

        switch (mTouchMode) {
            ...
            case TOUCH_MODE_SCROLL:
            case TOUCH_MODE_OVERSCROLL:
                scrollIfNeeded((int) ev.getX(pointerIndex), y, vtev);
                break;
        }
    }

AbsListView#scrollIfNeeded(…)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
private void scrollIfNeeded(int x, int y, MotionEvent vtev) {
       ...
       final int deltaY = rawDeltaY;
       int incrementalDeltaY =
               mLastY != Integer.MIN_VALUE ? y - mLastY + scrollConsumedCorrection : deltaY;
       int lastYCorrection = 0;

       if (mTouchMode == TOUCH_MODE_SCROLL) {
           ...
           if (y != mLastY) {
            ...
               boolean atEdge = false;
               if (incrementalDeltaY != 0) {
                   atEdge = trackMotionScroll(deltaY, incrementalDeltaY);
               }

       } else if (mTouchMode == TOUCH_MODE_OVERSCROLL) {
           if (y != mLastY) {
               ...
               if (incrementalDeltaY != 0) {
                  ...
                  trackMotionScroll(incrementalDeltaY, incrementalDeltaY);
                  ...
             }
       }
   }

scrllIfNeeded(…) 方法又会调用 trackMotionScroll 方法

AbsListView#trackMotionScroll

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
boolean trackMotionScroll(int deltaY, int incrementalDeltaY) {
       ...
        if (down) {
            int top = -incrementalDeltaY;
            if ((mGroupFlags & CLIP_TO_PADDING_MASK) == CLIP_TO_PADDING_MASK) {
                top += listPadding.top;
            }
            for (int i = 0; i < childCount; i++) {
                final View child = getChildAt(i);
                if (child.getBottom() >= top) {
                    break;
                } else {
                    count++;
                    int position = firstPosition + i;
                    if (position >= headerViewsCount && position < footerViewsStart) {
                        // The view will be rebound to new data, clear any
                        // system-managed transient state.
                        child.clearAccessibilityFocus();
                        mRecycler.addScrapView(child, position);
                    }
                }
            }
        } else {
            int bottom = getHeight() - incrementalDeltaY;
            if ((mGroupFlags & CLIP_TO_PADDING_MASK) == CLIP_TO_PADDING_MASK) {
                bottom -= listPadding.bottom;
            }
            for (int i = childCount - 1; i >= 0; i--) {
                final View child = getChildAt(i);
                if (child.getTop() <= bottom) {
                    break;
                } else {
                    start = i;
                    count++;
                    int position = firstPosition + i;
                    if (position >= headerViewsCount && position < footerViewsStart) {
                        // The view will be rebound to new data, clear any
                        // system-managed transient state.
                        child.clearAccessibilityFocus();
                        mRecycler.addScrapView(child, position);
                    }
                }
            }
        }

       ...

        if (count > 0) {
            detachViewsFromParent(start, count);
            mRecycler.removeSkippedScrap();
        }
        final int absIncrementalDeltaY = Math.abs(incrementalDeltaY);
        if (spaceAbove < absIncrementalDeltaY || spaceBelow < absIncrementalDeltaY) {
            fillGap(down);
        }

        mRecycler.fullyDetachScrapViews();
        ...
        return false;
    }

在 trackMotionScroll 方法里面，前段，我们看到，无论是向上滑，还是向下滑，只要超出屏幕外，就会调用 RecyclerBin#addScrapView(…),进行回收。同时也会调用 fillGap 进行填充。

fillGap 是抽象方法，由子类实现
ListView#fillGap(…)

1
2
3
4
5
6
7
8
9
10
11
12
void fillGap(boolean down) {
      final int count = getChildCount();
      if (down) {
          ...
          fillDown(mFirstPosition + count, startOffset);
          ...
      } else {
          ...
          fillUp(mFirstPosition - 1, startOffset);
          ...
      }
  }

在 fillGrap 里面调用了 fillDown 或者 fillUp， 对 ListView 填充 childView, 这样滑动的时候，形成循环，回到前面的分析。

六. 数据变化

当数据变化的时候，我们会调用 BaseAdapter#notifyDataSetChanged(), 让 ListView 的布局也跟着更新。
Adapter 更新数据是个典型的观察者模式。

那我们看看 Adapter 中的观察者模式

从上图我们可以知道 DataSetObserver 是抽象的观察者，AdapterView$AdapterDataSetObserver 是具体的观察者。Observale 是抽象的被观察者，DataSetObservable 是具体的被观察者。

当我们调用 BaseAdapter#notifyDataSetChanged()时，就会调动 DataSetObservable#notifyChanged(), 在这个方面里面通过 for 循环通知所有的观察者，最终调动 AdapterView$AdapterDataSetObserver#onChanged() 方法。
在 AdapterView$AdapterDataSetObserver#onChanged() 方法中，会调动 reuestLayout 要求重新布局。布局的过程见上面的分析。

七. 参考资料

  1. Android ListView工作原理完全解析，带你从源码的角度彻底理解http://blog.csdn.net/guolin_blog/article/details/44996879
yxhuang wechat
欢迎您扫一扫上面的微信公众号，订阅我的博客
